Khoảng cách bố trí thép móng chuẩn kỹ thuật cho tòa nhà văn phòng

Đầu tư xây dựng tòa nhà văn phòng là một chiến lược kinh doanh đòi hỏi nguồn vốn khổng lồ và tầm nhìn dài hạn. Tuy nhiên, mọi bảng tính Tỷ suất hoàn vốn (ROI) hay lợi nhuận cho thuê sẽ trở nên vô nghĩa nếu tòa nhà của bạn gặp sự cố về nền móng.

Rất nhiều sự cố sụt lún, nứt gãy dầm tầng hầm hay nghiêng công trình không xuất phát từ việc dùng sai loại xi măng, mà bắt nguồn từ những sai lệch tính bằng "milimet" trong quá trình đan cốt thép. Sắt thép là vật liệu chịu lực kéo cốt lõi, nhưng nếu khoảng cách bố trí thép móng không đạt chuẩn, chúng sẽ không thể phối hợp cùng bê tông để tạo thành một khối chịu lực đồng nhất.

Dưới góc độ chuyên môn từ Kiến trúc sư Duc Tin Construction, bài viết này sẽ bóc tách chi tiết các tiêu chuẩn khắt khe về khoảng cách bố trí thép móng chuẩn kỹ thuật dành riêng cho tòa nhà văn phòng, giúp Chủ đầu tư (CĐT) có thêm kiến thức nền tảng để giám sát và bảo vệ khối tài sản của mình.

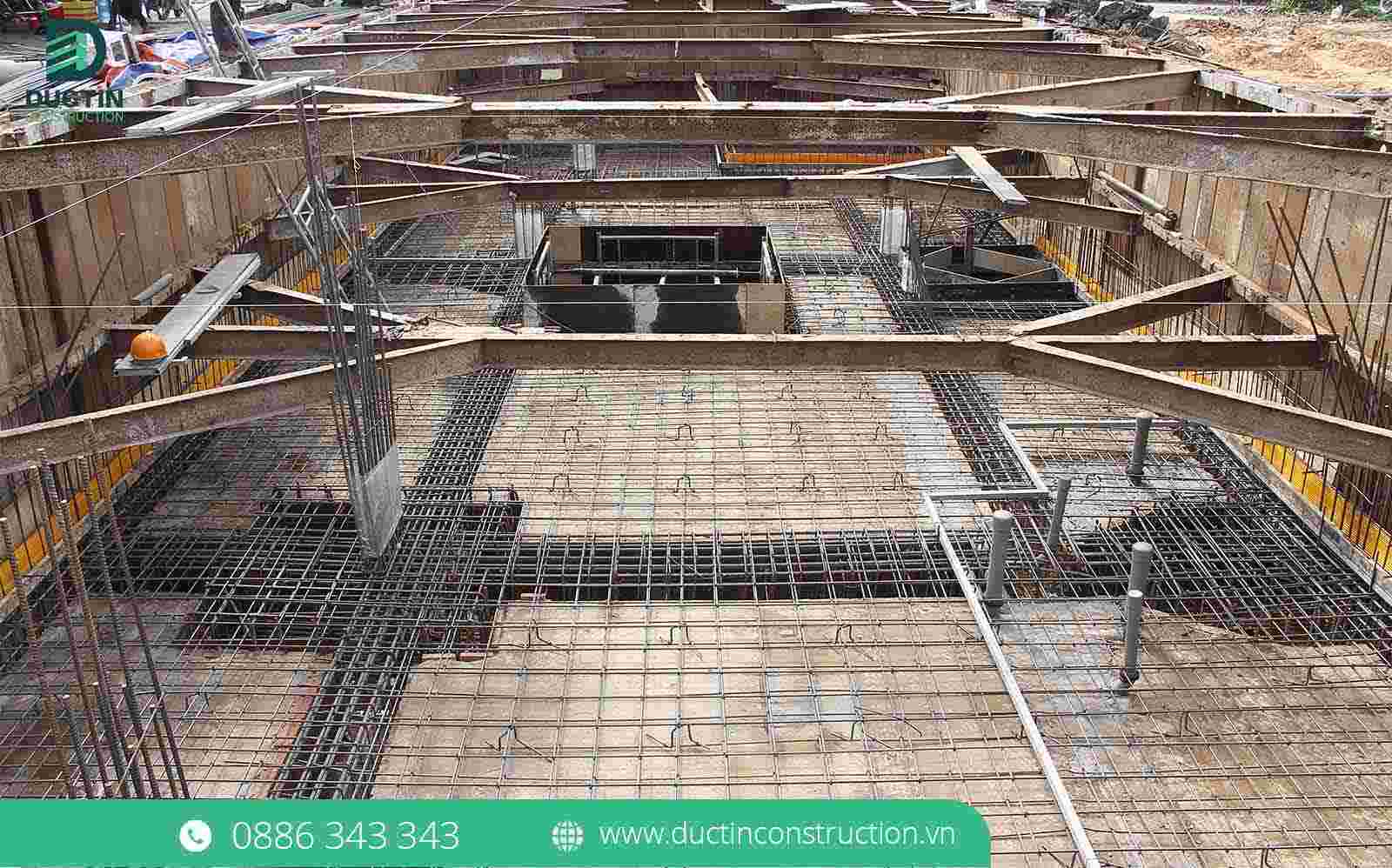

1. Tại sao bố trí thép móng lại là công tác vô cùng quan trọng của tòa nhà văn phòng ?

Để hiểu được tầm quan trọng của việc bố trí thép, chúng ta cần hiểu về bản chất chịu lực của công trình. Khác với một căn nhà cấp 4 (chỉ là một không gian sống trệt trải dài, hoàn toàn không có thêm tầng lầu hay bất kỳ hệ thống cầu thang nào để lên xuống) với tải trọng rất nhẹ, một tòa nhà văn phòng quy mô từ 5 đến 7 tầng phải gánh chịu một lực nén tĩnh (trọng lượng bản thân công trình) và lực động (hoạt tải từ con người, máy móc, gió bão) cực kỳ khổng lồ, lên tới hàng nghìn tấn.

Toàn bộ sức nặng này sẽ được truyền qua các cột trụ, dồn xuống hệ đài móng và phân bổ vào các cọc bê tông sâu dưới lòng đất. Trong khối bê tông móng đó:

• Bê tông đảm nhận vai trò chịu lực nén.
• Cốt thép gánh vác vai trò chịu lực kéo và lực cắt.

Nếu khoảng cách bố trí thép móng quá thưa, hàm lượng thép không đủ để chịu lực kéo, móng sẽ bị xé nứt ngay khi công trình chất thêm tải (xây lên các tầng cao). Ngược lại, nếu đan thép quá dày đặc, không đúng tiêu chuẩn, vữa bê tông và cốt liệu đá 1x2 sẽ không thể chui lọt qua các khe hở của lưới thép. Hậu quả là móng sẽ bị "rỗng ruột", rỗ tổ ong bên trong, dẫn đến hiện tượng thép bị rỉ sét do tiếp xúc với mạch nước ngầm, làm suy yếu toàn bộ hệ kết cấu chỉ sau vài năm sử dụng.

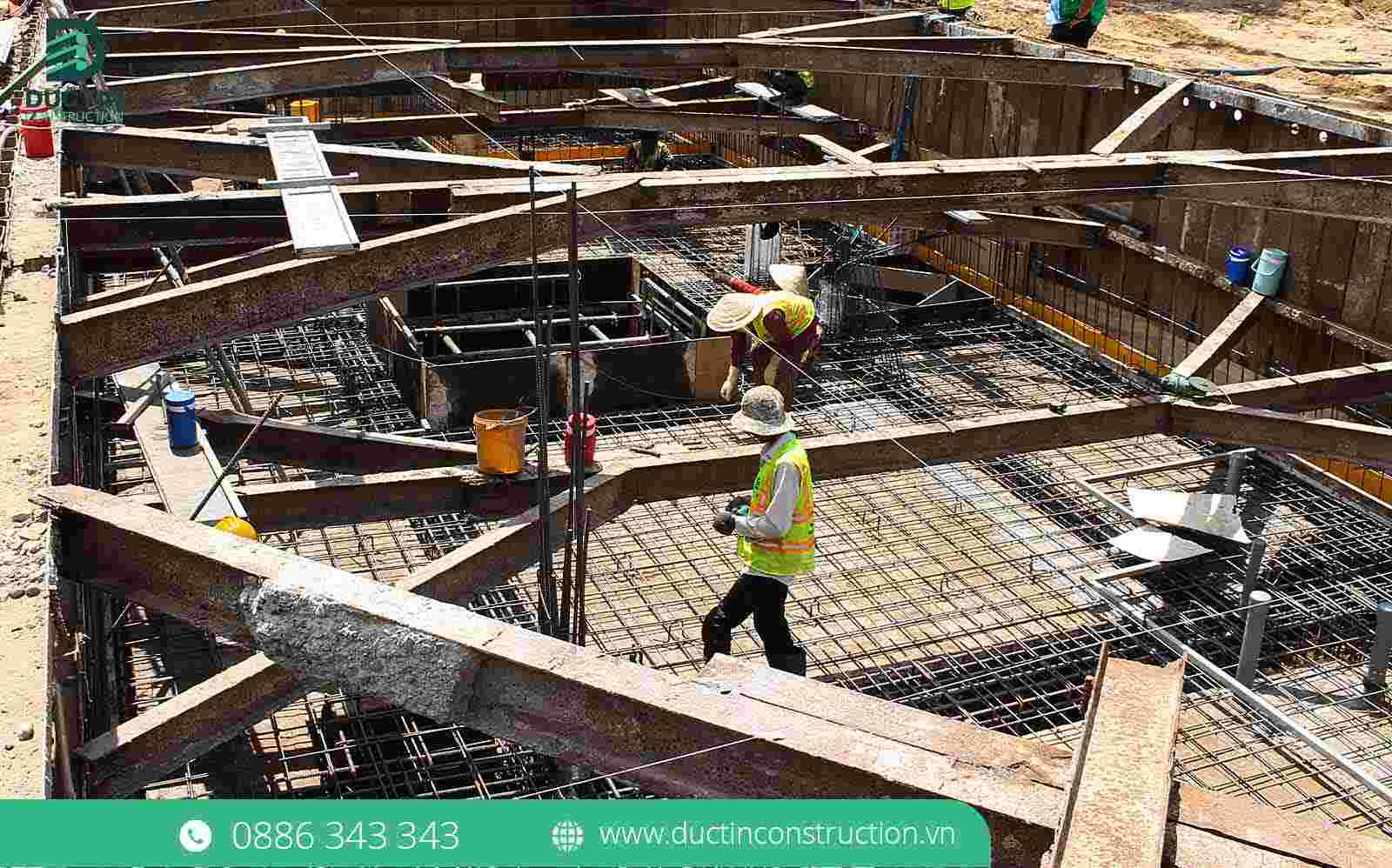

2. Tiêu chuẩn về khoảng cách bố trí thép móng chuẩn kỹ thuật

Đối với tòa nhà văn phòng (thường sử dụng hệ móng cọc hoặc móng băng hai phương), kỹ thuật đan thép phải tuân thủ nghiêm ngặt các chỉ số trong bản vẽ thiết kế kết cấu đã được phê duyệt. Tuy nhiên, kỹ sư và CĐT giám sát trên công trường cần nằm lòng các nguyên tắc bố trí cơ bản sau:

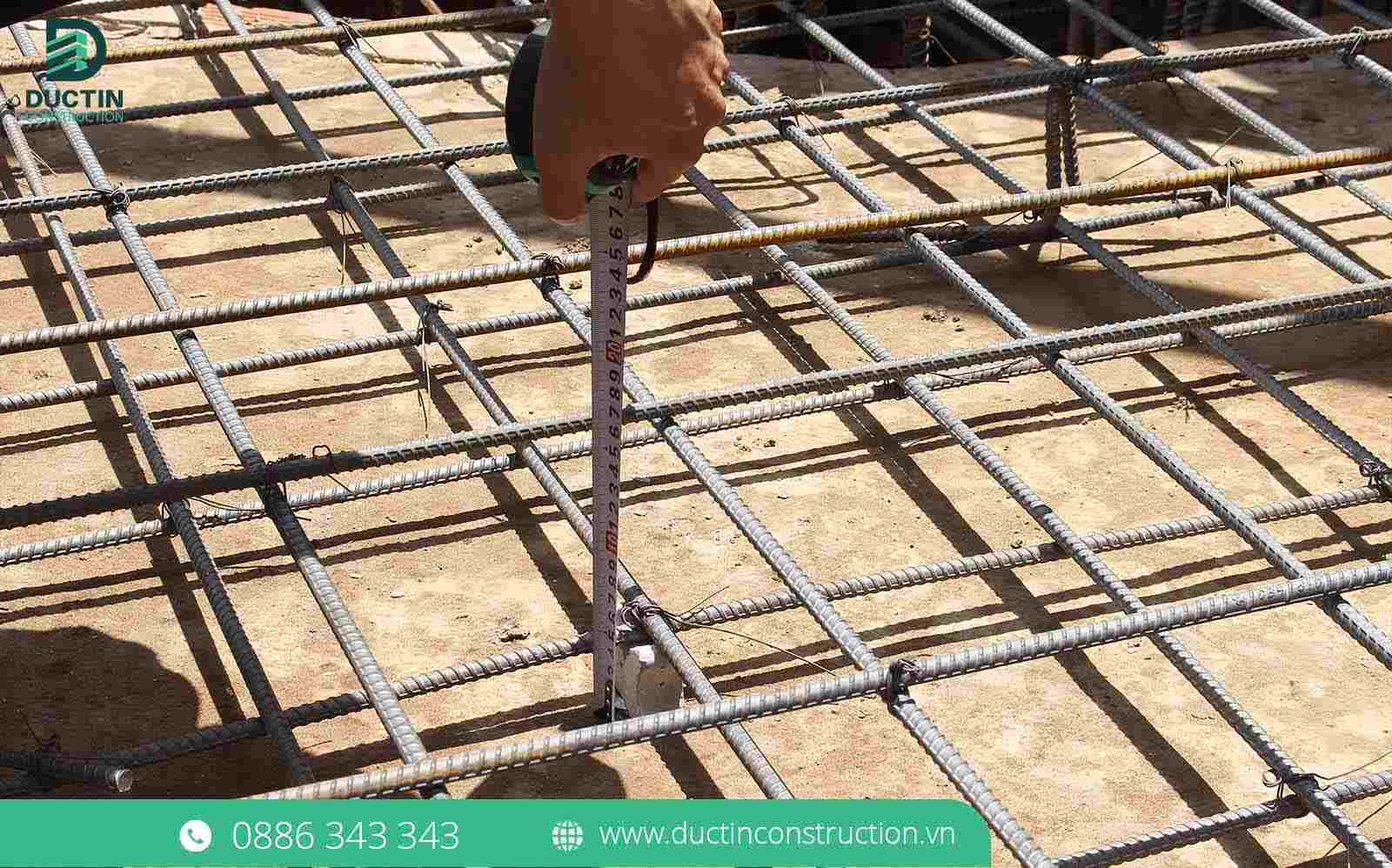

2.1. Lớp bảo vệ bê tông (Khoảng cách từ thép đến mặt ngoài bê tông)

Đây là tiêu chuẩn sống còn nhưng lại hay bị các thợ thầu làm ẩu bỏ qua nhất. Cốt thép móng nằm dưới lòng đất, nơi có độ ẩm cao và các tác nhân hóa học ăn mòn.

• Khoảng cách từ mép ngoài của lớp cốt thép dưới cùng đến lớp bê tông lót (mặt tiếp xúc với đất) bắt buộc phải đạt từ 50mm đến 70mm.
• Tuyệt đối không để thép chạm trực tiếp xuống đáy móng. Kỹ sư phải bắt buộc công nhân sử dụng các con kê bê tông mác cao đúc sẵn (cục kê bê tông) để kê phía dưới lưới thép, đảm bảo khoảng cách này đồng đều trên toàn bộ diện tích đài móng.

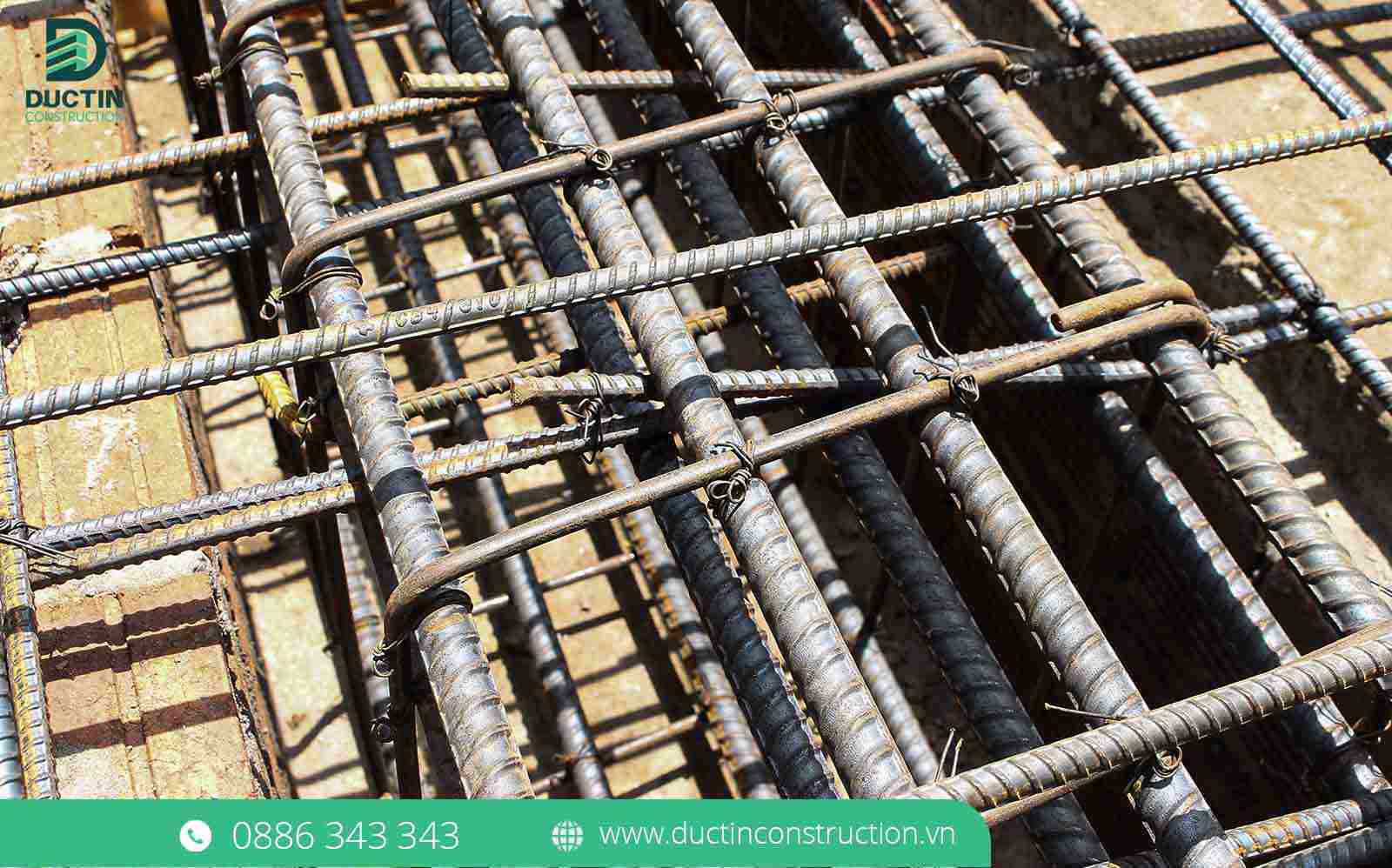

2.2. Khoảng cách giữa các thanh thép chịu lực chính (Thép chủ)

Thép chủ trong đài móng thường là các loại thép có đường kính lớn (D16, D18, D20 hoặc D22 tùy theo tải trọng).

• Khoảng cách tối thiểu: Khoảng cách thông thủy giữa hai thanh thép chủ đặt cạnh nhau không được nhỏ hơn đường kính cốt thép lớn nhất và tuyệt đối không được nhỏ hơn 25mm (đối với cốt thép đặt nằm ngang) hoặc 30mm (đối với cốt thép đặt thẳng đứng). Điều này đảm bảo cốt liệu đá của bê tông có thể chui lọt và bao bọc kín thanh thép.
• Khoảng cách tối đa: Tùy theo biểu đồ nội lực, nhưng thông thường, khoảng cách giữa các thanh thép chịu lực (ký hiệu là chữ "a" trên bản vẽ) thường dao động trong khoảng a = 100mm đến a = 200mm (tức là từ 10cm đến 20cm). Các vị trí dưới chân cột (nơi chịu mô-men uốn và lực cắt lớn nhất) thép sẽ được bố trí dày hơn (a=100 hoặc a=150).

2.3 Khoảng cách bố trí thép đai

Thép đai (thường là thép D8 hoặc D10) có tác dụng giữ cố định khung thép chủ và chịu lực cắt.

• Trong dầm móng, tại vị trí gần đầu cột (vùng chịu lực cắt lớn, trong khoảng 1/4 nhịp dầm), khoảng cách cốt đai phải được bố trí dày đặc, thường là a = 100mm hoặc a = 150mm.
• Tại khu vực nhịp giữa dầm (vùng chịu lực cắt nhỏ hơn), khoảng cách thép đai có thể thưa hơn, thường là a = 200mm hoặc a = 250mm.

Lưu ý: Mọi vị trí giao nhau giữa thép chủ và thép đai đều phải được buộc chặt bằng kẽm buộc chuyên dụng, đảm bảo khung thép không bị xô lệch dưới áp lực cực mạnh của vòi bơm bê tông tươi.

3. Những sai lầm nghiêm trọng khi thi công thép móng cần giám sát chặt chẽ

Đọc bản vẽ là một chuyện, nhưng việc đội thợ thi công trên công trường có làm đúng hay không lại là câu chuyện khác. Một CĐT thông thái cần lưu ý các mánh khóe hoặc sự cẩu thả sau đây để kịp thời chấn chỉnh:

• Dùng gạch thẻ, đá vỡ thay cho con kê bê tông: Đây là lỗi cực kỳ nguy hiểm. Gạch thẻ có tính hút nước, nếu dùng để kê móng, nước dưới đất sẽ theo gạch thấm vào cốt thép, gây rỉ sét mục nát toàn bộ hệ móng.
• Kéo giãn khoảng cách đai thép: Bản vẽ ghi thép đai a=150 (cách nhau 15cm), nhưng thợ làm ẩu kéo ra 20-25cm để tiết kiệm kẽm buộc và bớt nhân công. Lỗi này làm giảm khả năng chịu lực cắt, khiến dầm móng dễ bị nứt gãy.
• Cắt nối thép sai vị trí: Cốt thép chủ bị giới hạn chiều dài (thường 11.7m/cây). Khi phải nối thép, tuyệt đối không được nối quá 50% lượng thép trên cùng một mặt cắt ngang. Vị trí nối phải nằm ở vùng ứng suất kéo nhỏ nhất (theo quy định cụ thể của kỹ sư kết cấu).

4. Sự chuyên nghiệp từ Duc Tin Construction

Thi công móng cho tòa nhà văn phòng không phải là bài toán dành cho những nhà thầu "tay ngang" hay thợ vườn làm theo thói quen truyền miệng. Nó đòi hỏi tính kỷ luật thép, sự chính xác đến từng milimet và một quy trình kiểm soát chất lượng (KCS) độc lập.

Tại Duc Tin Construction, chúng tôi không thỏa hiệp với chất lượng kết cấu. Lựa chọn dịch vụ Xây nhà trọn gói tại Tp. Hồ Chí Minh của chúng tôi, Chủ đầu tư sẽ nhận được những cam kết kỹ thuật khác biệt:

• Bản vẽ kết cấu được tính toán bởi phần mềm chuyên dụng: Không tính nhẩm, không áng chừng. Mọi khoảng cách thép, mác bê tông đều được tối ưu hóa khả năng chịu tải và chống động đất cho tòa nhà của bạn.
• Quy trình nghiệm thu 3 lớp độc lập: Khung thép móng sau khi đan xong sẽ phải vượt qua sự kiểm tra của Cai thầu, sau đó là Kỹ sư KCS độc lập đo đạc từng khoảng cách a, đếm từng con kê bê tông trước khi lập biên bản mời CĐT nghiệm thu ký duyệt.
• Minh bạch hình ảnh 24/7: Không có cơ hội cho sự lấp liếm. Mọi góc cạnh của hố móng, từng mối nối thép đều được kỹ sư chụp cận cảnh, dùng thước đo chứng minh kích thước và báo cáo trực tiếp qua group dự án hàng ngày.

Một tòa nhà cao tầng vững chãi phải bắt đầu từ một hệ móng không tì vết. Đừng để khối tài sản sinh lời của bạn đứng trước rủi ro rạn nứt bởi những kỹ thuật đan thép cẩu thả.
