Quy trình nghiệm thu cốt thép móng đúng tiêu chuẩn kỹ thuật

Móng nhà là bộ phận chịu toàn bộ tải trọng của công trình, nhưng nghịch lý thay, đây lại là hạng mục "âm" dưới mặt đất. Một khi bê tông đã đổ xuống, mọi sai sót về kết cấu thép bên trong đều trở thành "bút sa gà chết". Nếu nhà thầu làm ẩu, bớt xén thép hoặc bố trí sai kỹ thuật, hậu quả sẽ là những vết nứt xé tường, lún lệch nền nhà, thậm chí đe dọa trực tiếp đến sinh mạng của gia đình bạn sau vài năm sử dụng.

Rất nhiều Chủ đầu tư (CĐT) khi xây nhà lần đầu thường phó mặc hoàn toàn khâu này cho thầu thợ vì nghĩ rằng mình không có chuyên môn để kiểm tra. Tuy nhiên, việc nắm rõ quy trình nghiệm thu cốt thép móng là quyền lợi và cũng là tấm khiên bảo vệ tài sản của bạn.

Dưới lăng kính chuyên môn của các kỹ sư tại Duc Tin Construction, bài viết này sẽ bóc tách chi tiết các bước nghiệm thu cốt thép móng chuẩn kỹ thuật nhất hiện nay, giúp bạn tự tin giám sát và đánh giá chính xác năng lực của nhà thầu thi công.

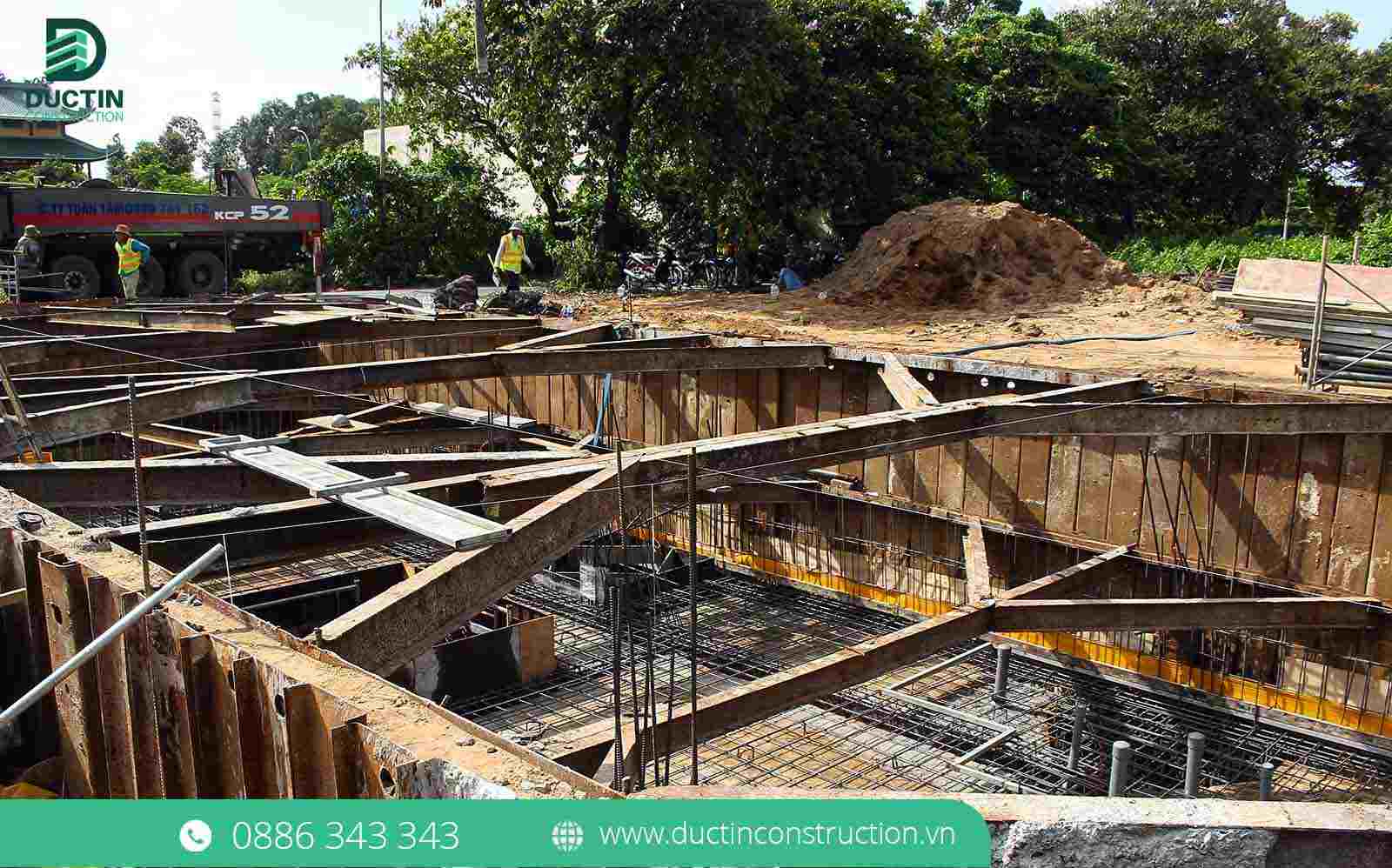

1. Tại sao việc nghiệm thu cốt thép móng lại cực kỳ quan trọng?

Trong kết cấu bê tông cốt thép, bê tông chịu lực nén cực tốt nhưng lại chịu lực kéo rất kém. Ngược lại, cốt thép là vật liệu chịu lực kéo tuyệt vời. Hai vật liệu này kết hợp với nhau tạo ra một khối thống nhất (nhờ lực bám dính), giúp móng nhà chống chọi lại mọi áp lực từ tải trọng tòa nhà bên trên đè xuống và phản lực từ nền đất đẩy lên.

Nếu bỏ qua bước nghiệm thu cốt thép trước khi đổ bê tông, công trình của bạn sẽ phải đối mặt với các nguy cơ:

• Sai lệch khả năng chịu lực: Thiếu thép, sai đường kính thép hoặc sử dụng thép kém chất lượng làm móng không đủ sức nâng đỡ công trình.
• Ăn mòn kết cấu ngầm: Lớp bảo vệ (con kê) không đạt chuẩn khiến thép tiếp xúc với bùn đất, mạch nước ngầm gây rỉ sét, làm "nổ" bê tông từ bên trong.
• Phát sinh chi phí khổng lồ: Chi phí để gia cố, khắc phục một hệ móng bị lỗi cao gấp nhiều lần so với chi phí xây mới ban đầu.

Dù bạn đang thi công một dự án tòa nhà văn phòng cao tầng, hay chỉ đơn giản là một căn nhà cấp 4 (một không gian sống trệt trải dài, hoàn toàn không có thêm tầng lầu hay bất kỳ hệ thống cầu thang nào để lên xuống), thì bước nghiệm thu cốt thép móng vẫn mang tính chất sống còn, tuyệt đối không được lơ là hay làm qua loa.

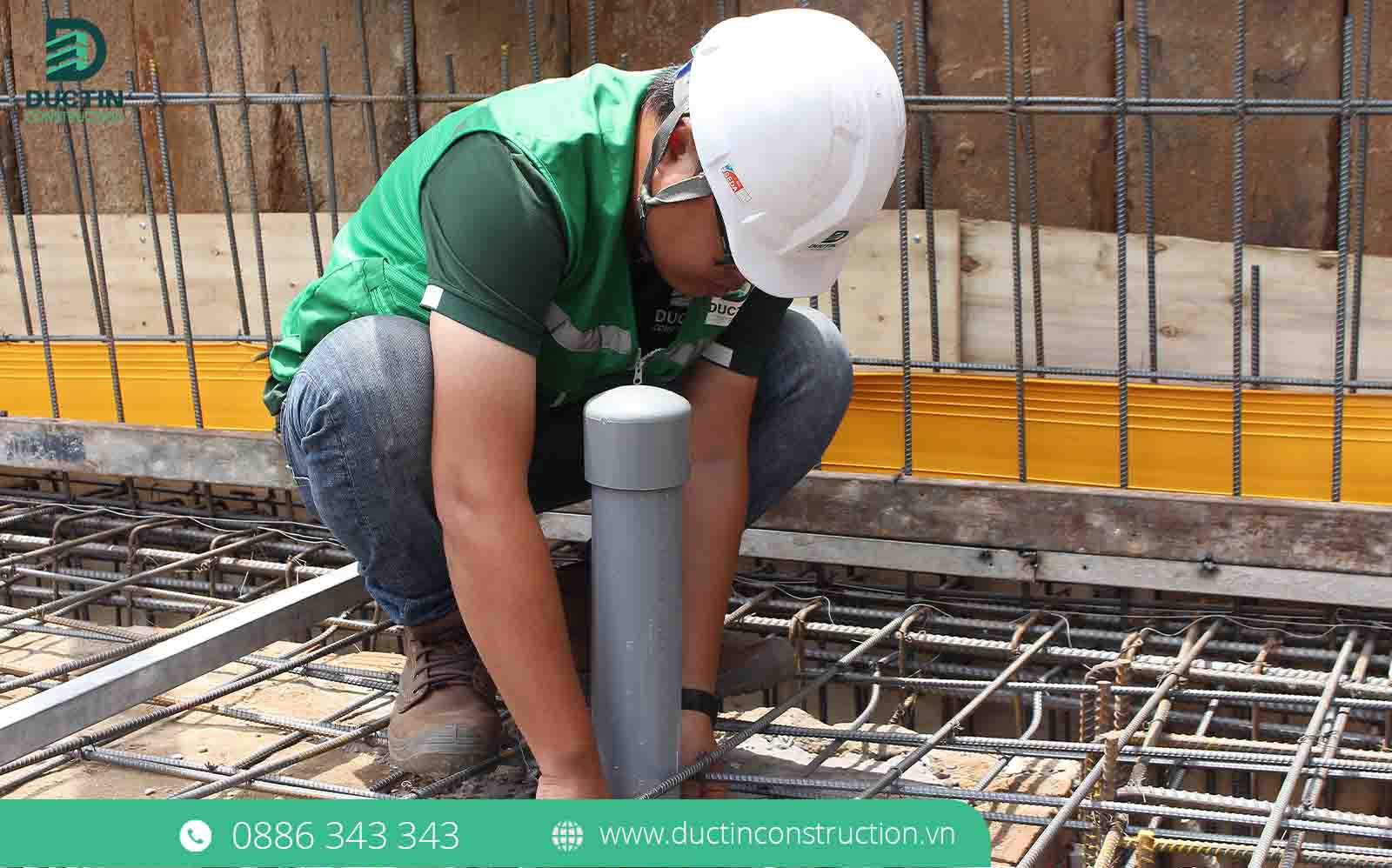

2. Công tác chuẩn bị trước khi nghiệm thu

Một quy trình nghiệm thu minh bạch không thể chỉ dựa vào "mắt nhìn" hay "kinh nghiệm". Tại Đức Tín, trước khi mời CĐT nghiệm thu, Ban chỉ huy công trường phải chuẩn bị đầy đủ các yếu tố sau:

• Hồ sơ thiết kế kỹ thuật: Bản vẽ kết cấu móng đã được phê duyệt (bản cứng có chữ ký) để đối chiếu trực tiếp tại thực địa.
• Dụng cụ đo lường: Thước cuộn thép (để đo khoảng cách, chiều dài), thước kẹp (để đo đường kính thép).
• Biên bản nghiệm thu: Các biểu mẫu nghiệm thu hạng mục theo tiêu chuẩn của Bộ Xây dựng.

3. Chi tiết 5 bước trong quy trình nghiệm thu cốt thép móng

Để đảm bảo móng đạt 100% sức mạnh thiết kế, kỹ sư và CĐT cần tiến hành kiểm tra tuần tự 5 tiêu chí cốt lõi sau đây:

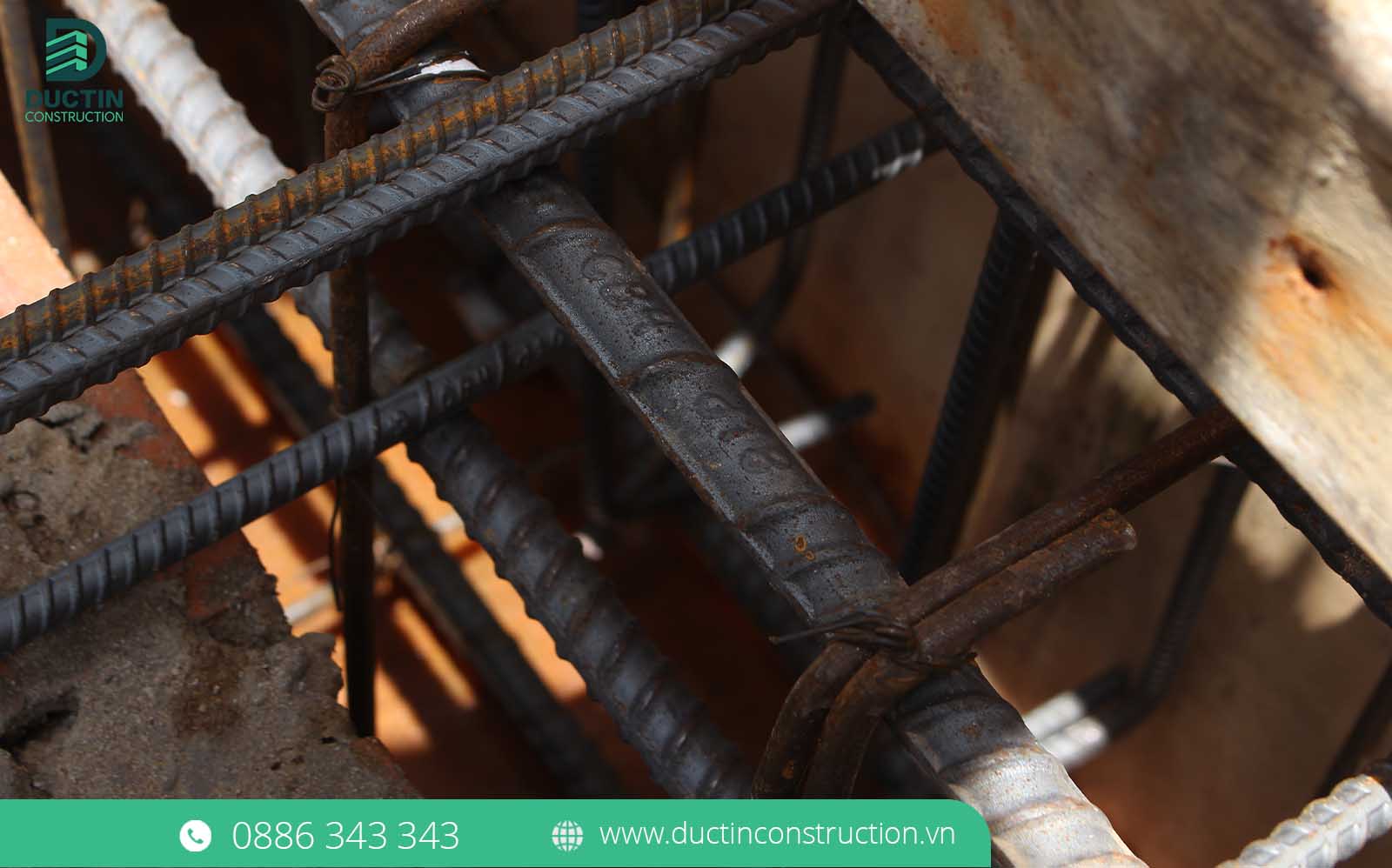

3.1. Kiểm tra chủng loại, đường kính và số lượng thép

Đây là bước đầu tiên và cơ bản nhất. Kỹ sư sẽ dùng thước kẹp để đo thực tế và đối chiếu với bản vẽ:

• Chủng loại thép: Phải đúng thương hiệu đã cam kết trong hợp đồng (Ví dụ: Hòa Phát, Việt Nhật, Pomina) và đúng mác thép (CB300, CB400...).
• Đường kính thép (d): Thép chủ (thép chịu lực chính) thường có đường kính lớn như D16, D18, D20, D22. Thép đai (thép định hình, chịu lực cắt) thường dùng D8, D10.
• Số lượng: Đếm tổng số thanh thép chủ trong đài móng, dầm móng xem có khớp với số lượng trên bản vẽ mặt cắt hay không.

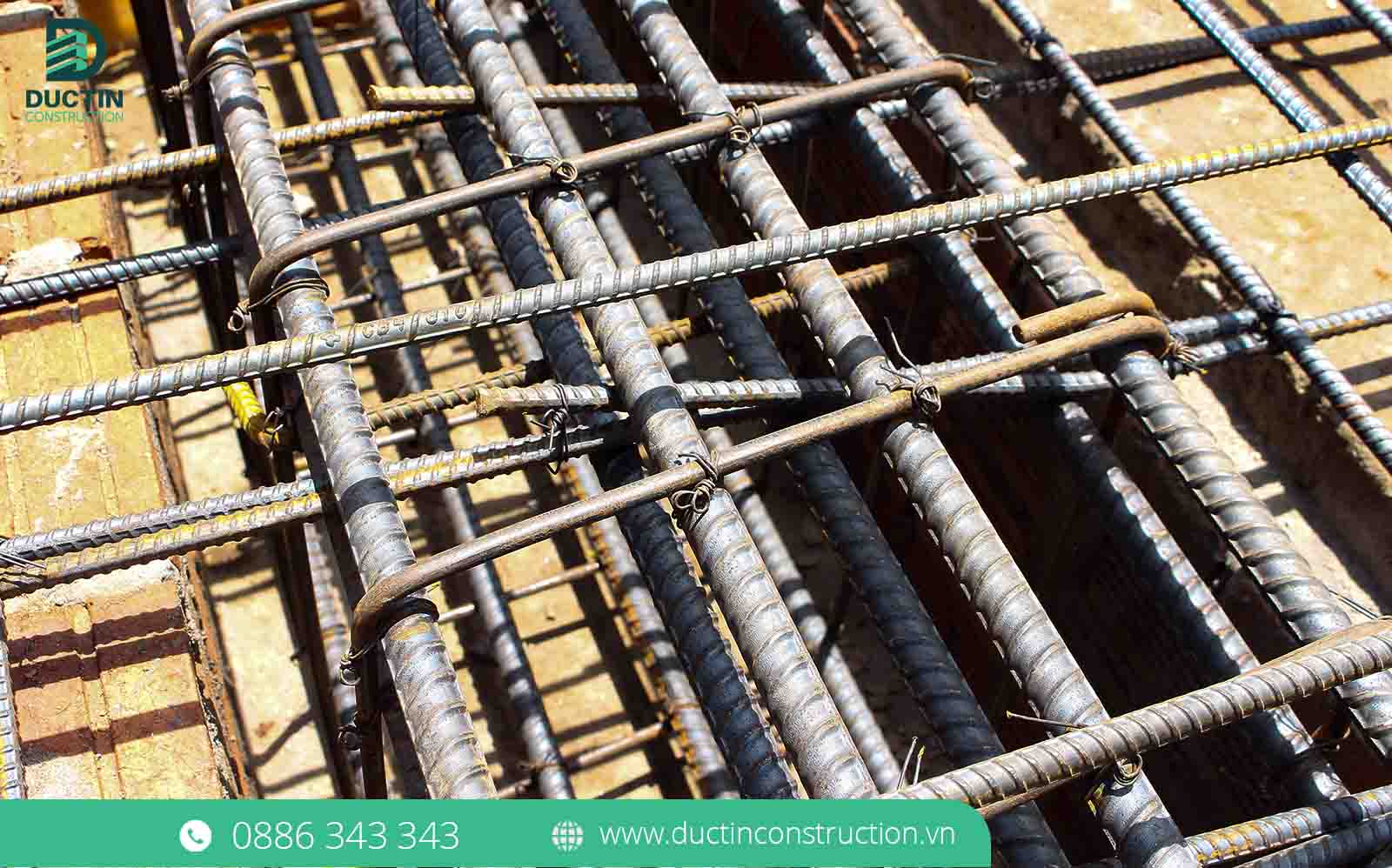

3.2. Kiểm tra kích thước và khoảng cách bố trí (Bước thép)

Thép nhiều chưa chắc đã tốt nếu bố trí sai khoảng cách.

• Dùng thước cuộn đo khoảng cách (kí hiệu là "a") giữa các thanh thép chủ và thép đai. Ví dụ: Bản vẽ ghi thép đai dầm móng d8a150, nghĩa là các thanh đai phải cách đều nhau đúng 15cm.
• Kiểm tra sự thẳng hàng của các thanh thép. Thép đai phải được buộc vuông góc với thép chủ bằng kẽm buộc chắc chắn, không được lỏng lẻo hay xô lệch khi dùng tay lắc mạnh.

3.3. Kiểm tra tiêu chuẩn nối thép và neo thép

Vì chiều dài mỗi cây thép tại nhà máy thường chỉ có 11.7m, việc phải cắt và nối thép tại công trường là bắt buộc. Tuy nhiên, nối thép phải tuân thủ nghiêm ngặt nguyên tắc:

• Chiều dài đoạn nối: Thông thường chiều dài đoạn nối buộc (chồng lên nhau) phải đạt tối thiểu từ 30d - 40d (d là đường kính thép). Ví dụ nối thép D20 thì đoạn chồng lên nhau phải dài từ 60cm - 80cm.
• Vị trí nối: Tuyệt đối không được nối thép chủ tại các vị trí chịu lực uốn lớn nhất. Số lượng mối nối trên cùng một mặt cắt ngang không được vượt quá 50% tổng số cốt thép (phải nối so le nhau).
• Chiều dài neo: Đầu thép móng phải được bẻ mỏ (neo) đúng tiêu chuẩn để tạo độ bám dính chắc chắn vào khối bê tông.

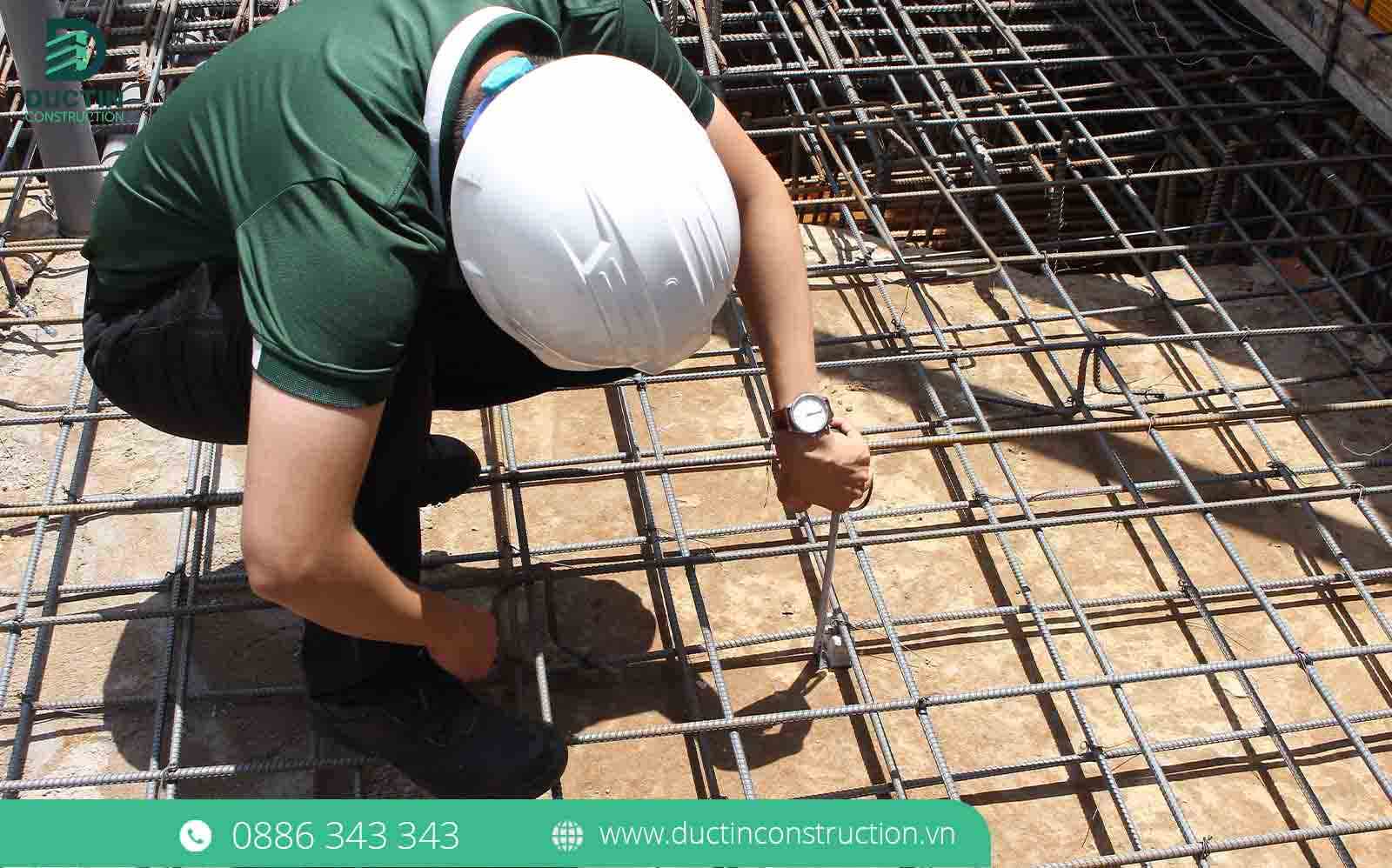

3.4. Kiểm tra lớp bê tông bảo vệ (Con kê)

Rất nhiều đội thợ cỏ thường dùng gạch ống, đá xanh để kê thép móng. Đây là một sai lầm chết người! Gạch có tính hút nước, sau một thời gian sẽ làm nước ngấm vào làm rỉ sét hệ thép móng.

• Quy trình chuẩn: Bắt buộc phải sử dụng con kê bê tông đúc sẵn (cục kê mác cao) có kích thước chuẩn.
• Khoảng cách bảo vệ: Đối với móng tiếp xúc trực tiếp với đất, lớp bê tông bảo vệ (từ mép ngoài thép đến mép ngoài bê tông) phải dày từ 50mm đến 75mm tùy điều kiện địa chất để ngăn chặn hoàn toàn sự ăn mòn.

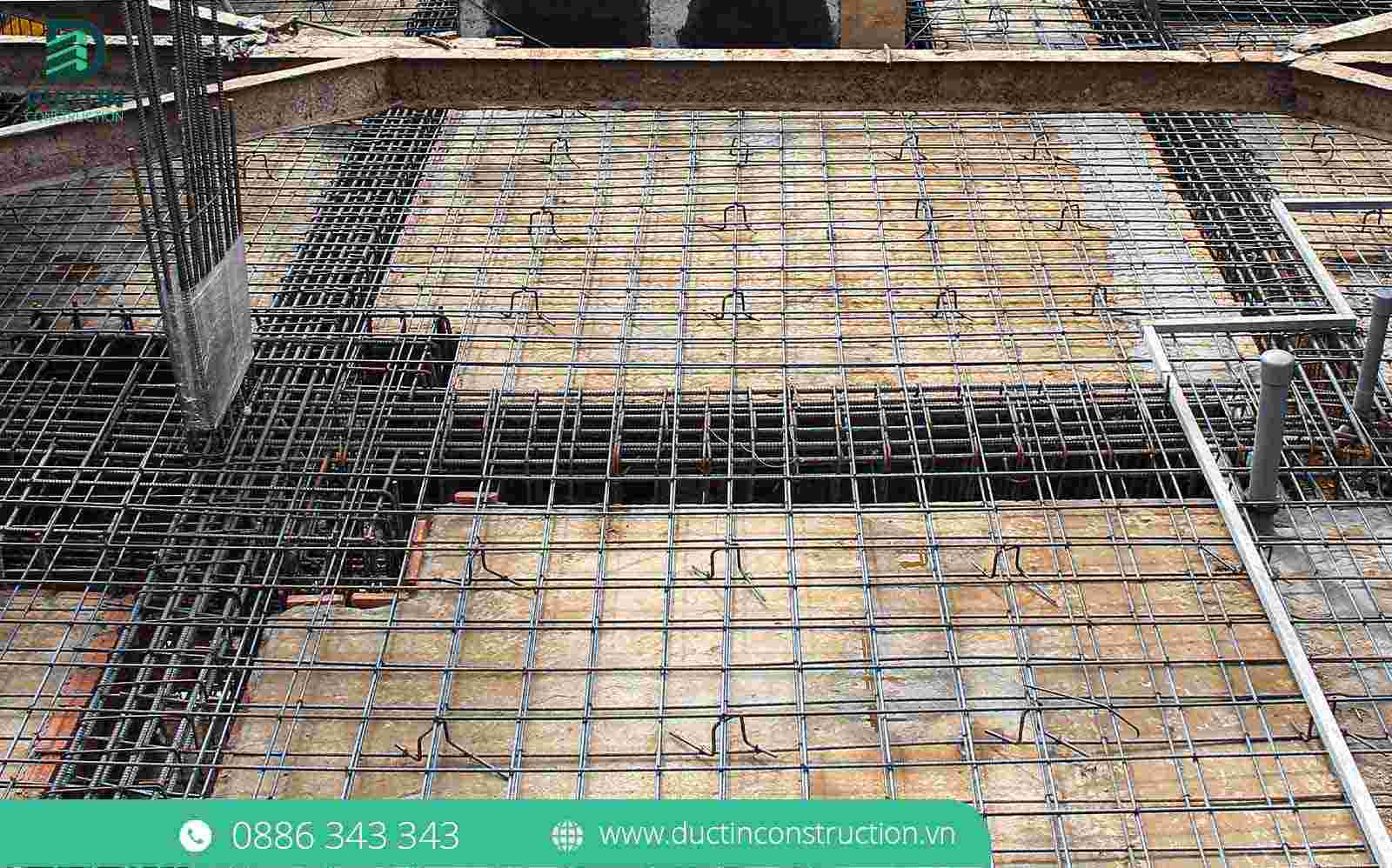

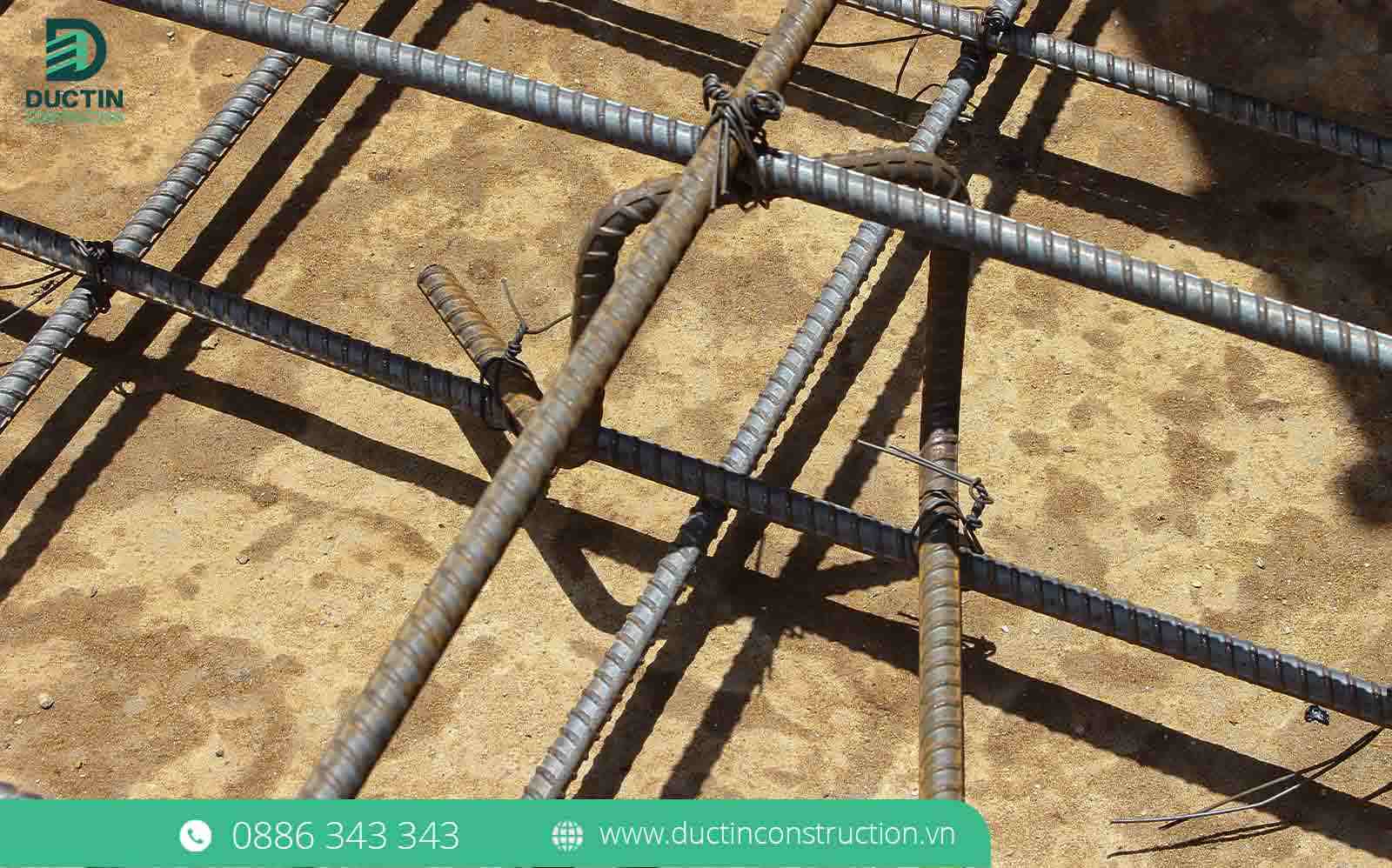

3.5. Kiểm tra độ cứng và ổn định của khung thép

Không chỉ đúng vị trí, hệ khung thép phải là một khối thống nhất và vững chãi. Các kỹ sư sẽ tiến hành kiểm tra độ siết của kẽm buộc ở các điểm giao cắt. Khung thép móng phải liên kết thành một khối cứng cáp, chịu được áp lực va đập cực lớn từ vòi bơm bê tông và độ rung lắc của máy đầm dùi. Tuyệt đối không để xảy ra tình trạng thép lỏng lẻo, bị bẹp hay xô lệch làm mất lớp bảo vệ trong quá trình xả bê tông.

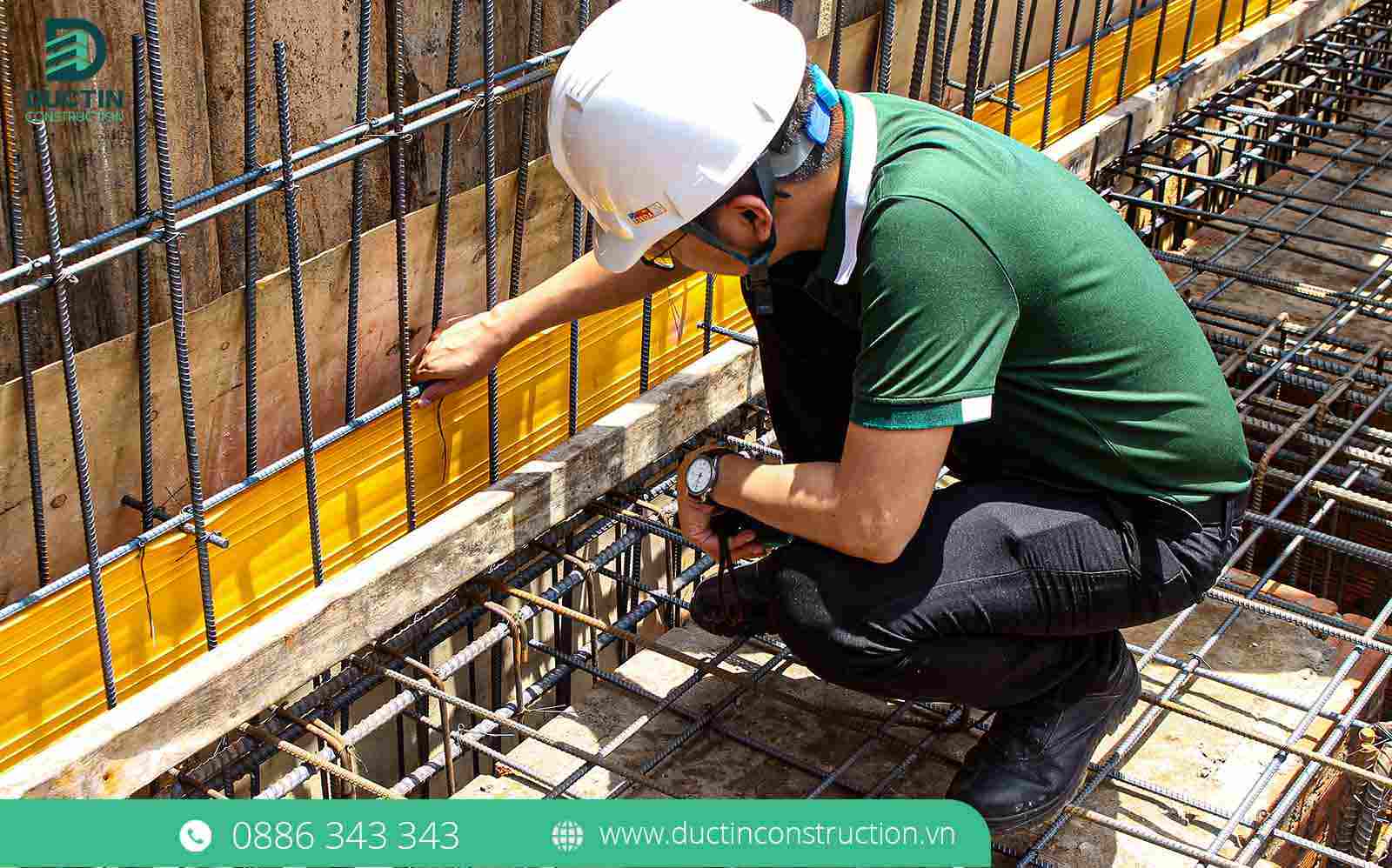

3.6. Kiểm tra hệ thống ván khuôn (Cốp pha)

Thép chuẩn nhưng ván khuôn lỗi thì móng vẫn rỗ. Bề mặt ván khuôn phải kín khít tuyệt đối để chống mất nước xi măng – thành phần "huyết mạch" quyết định mác bê tông. Bên cạnh đó, áp lực ngang khi đổ bê tông móng là rất lớn, do đó hệ thống cây chống, ty ren phải được neo giữ chắc chắn, văng chống vững chãi để chống phình nổ, bục ván khuôn trong quá trình đầm dùi.

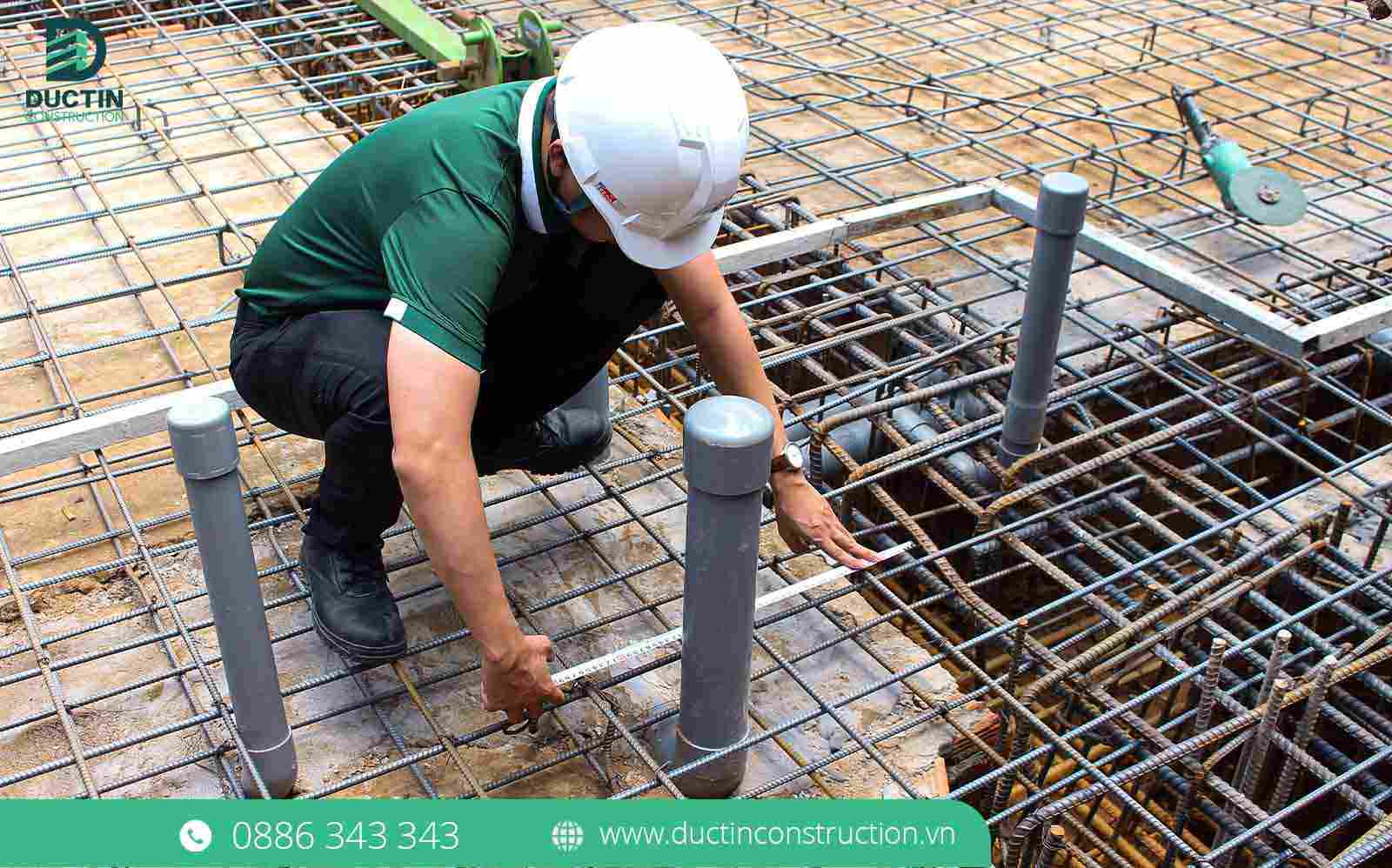

3.7. Kiểm tra hệ thống điện nước ngầm (MEP)

Móng nhà là nơi đặt rất nhiều hệ thống ống thoát nước gom, ống cấp nước hoặc cáp tiếp địa. Các đường ống MEP đi âm trong móng phải được định vị chính xác và buộc chặt vào hệ thép, tránh xê dịch hoặc dập vỡ khi xả bê tông. Các đầu ống phải được bịt nắp cẩn thận để vữa bê tông không chui vào gây tắc nghẽn, đòi hỏi sự phối hợp nhịp nhàng giữa tổ kết cấu và tổ điện nước.

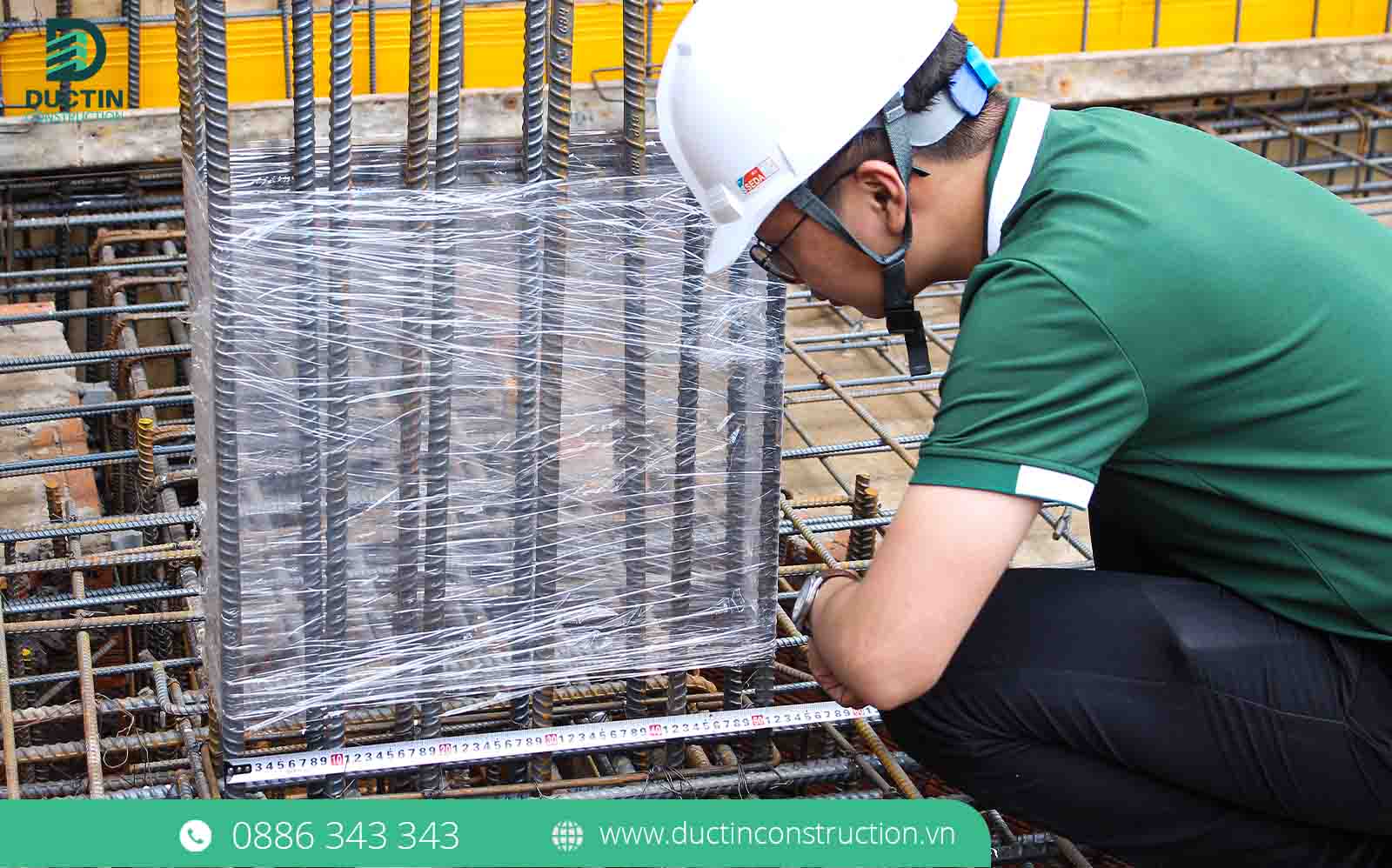

3.8. Kiểm tra bao che thép chờ cột, vách

Một chi tiết nhỏ nhưng thể hiện sự chuyên nghiệp của nhà thầu. Các đầu cốt thép chờ (để nối lên cột, vách tầng trên) bắt buộc phải được bọc nilon, màng co hoặc ống nhựa. Việc này giúp chống bám bẩn vữa bê tông móng bắn lên, đồng thời ngăn chặn gỉ sét cốt thép trong thời gian chờ đợi thi công các hạng mục tiếp theo, đảm bảo độ bám dính tốt nhất cho kết cấu cột.

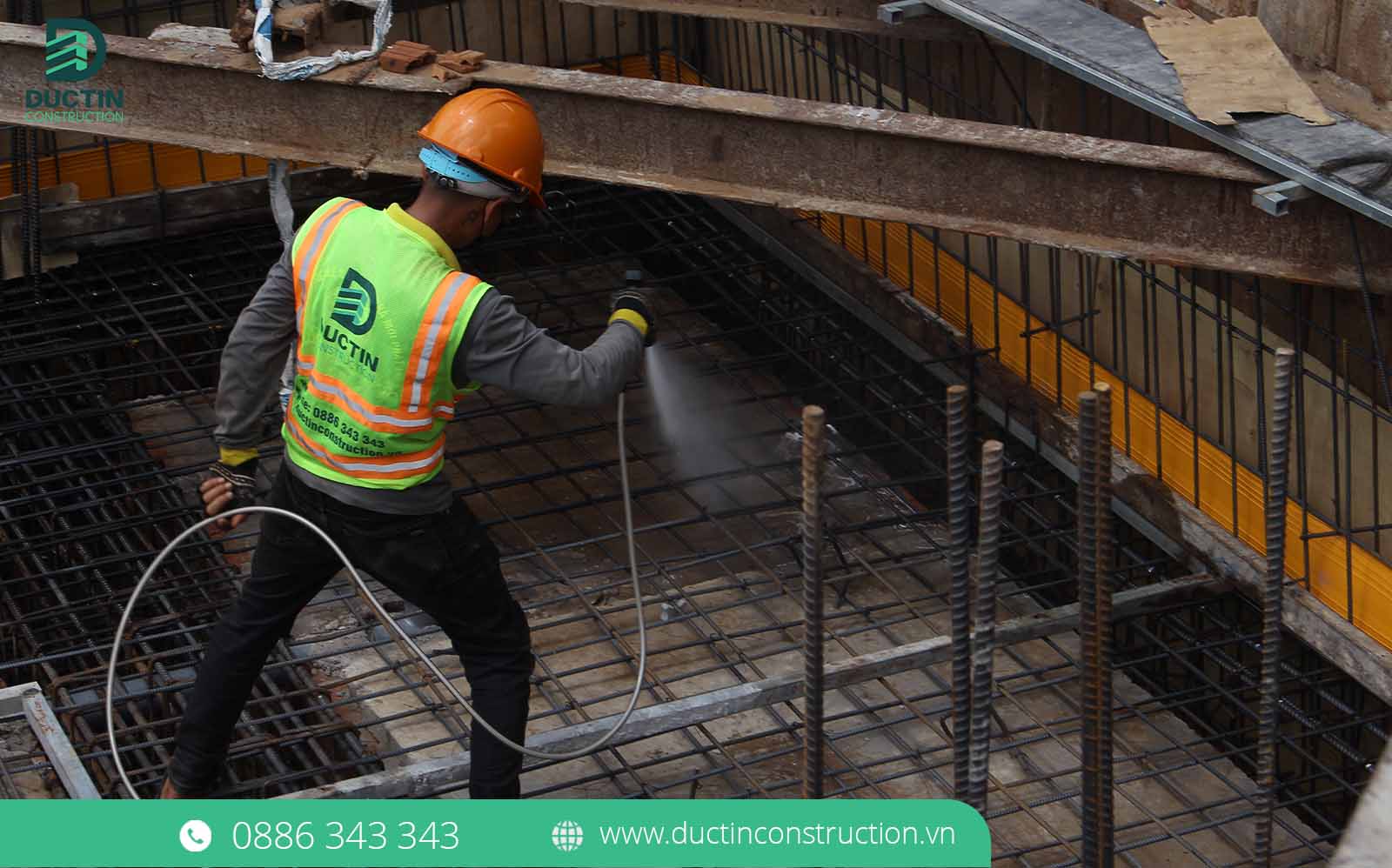

3.9. Kiểm tra vệ sinh hố móng trước khi đổ bê tông

Đây là bước "chốt hạ" cuối cùng. Bê tông sẽ không thể bám dính nếu bề mặt thép dính đầy sình lầy hay dầu mỡ.

• Toàn bộ hệ cốt thép phải sạch sẽ. Nếu thép bị rỉ thành vảy đóng cục thì phải đánh rỉ.
• Lòng hố móng phải được dọn sạch rác thải, bao xi măng, mẩu gỗ vụn. Nước đọng trong hố móng phải được bơm hút cạn kiệt trước khi cho xe bồn đổ bê tông vào.

4. Xây dựng niềm tin bằng năng lực thi công tại Duc Tin Construction

Tại Duc Tin Construction, chúng tôi không coi việc CĐT kiểm tra công trình là sự phiền toái, mà xem đó là cơ hội để chứng minh sự minh bạch và chuyên nghiệp.

Chúng tôi thấu hiểu sự lo lắng của bạn. Do đó, khi lựa chọn dịch vụ xây nhà trọn gói tại TPHCM của chúng tôi, quy trình nghiệm thu cốt thép móng được nâng lên một tầm cao mới:

• Giám sát chéo độc lập: Không chỉ có Ban chỉ huy công trường, Đức Tín còn có bộ phận Kỹ sư KCS (Kiểm tra chất lượng) độc lập đến nghiệm thu chéo trước khi báo cáo CĐT.
• Minh bạch bằng hình ảnh: Mọi thông số đo lường bằng thước kẹp, thước cuộn tại các vị trí nối thép, lớp bảo vệ đều được chụp ảnh, quay video cận cảnh gửi trực tiếp vào Group Zalo báo cáo dự án hàng ngày.
• Tuyệt đối tuân thủ bản vẽ: Kỷ luật thép trên công trường là tôn chỉ hoạt động. Bất kỳ sự sai lệch nào so với thiết kế (dù là nhỏ nhất) đều phải được tháo dỡ và làm lại dưới sự giám sát khắt khe.

Một ngôi nhà đẹp bắt đầu từ một nền móng vững chắc, và một nền móng vững chắc bắt đầu từ một nhà thầu có Tâm và có Tầm. Đừng đánh cược sự an toàn của gia đình bạn vào những lời hứa hẹn suông. Hãy nhìn vào quy trình thực tế!
